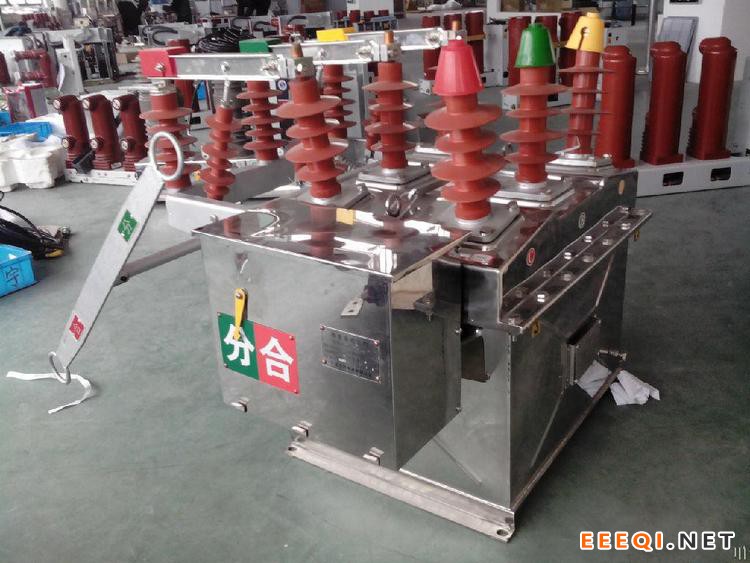

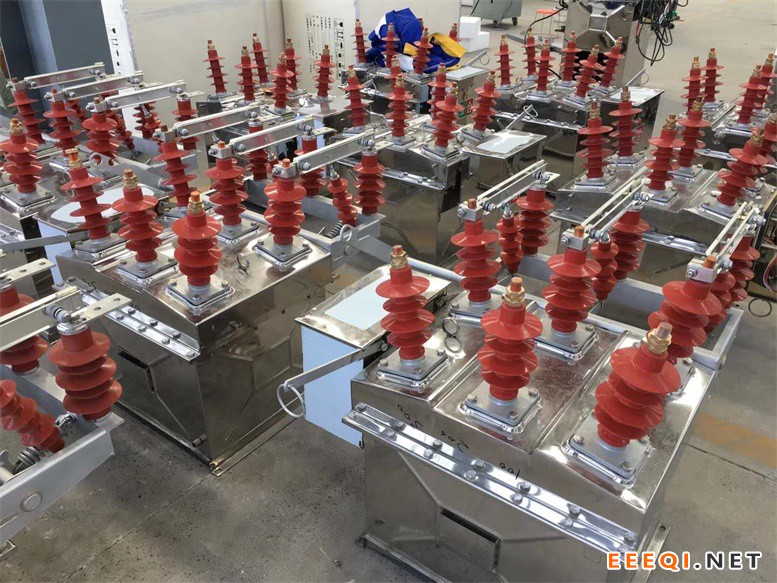

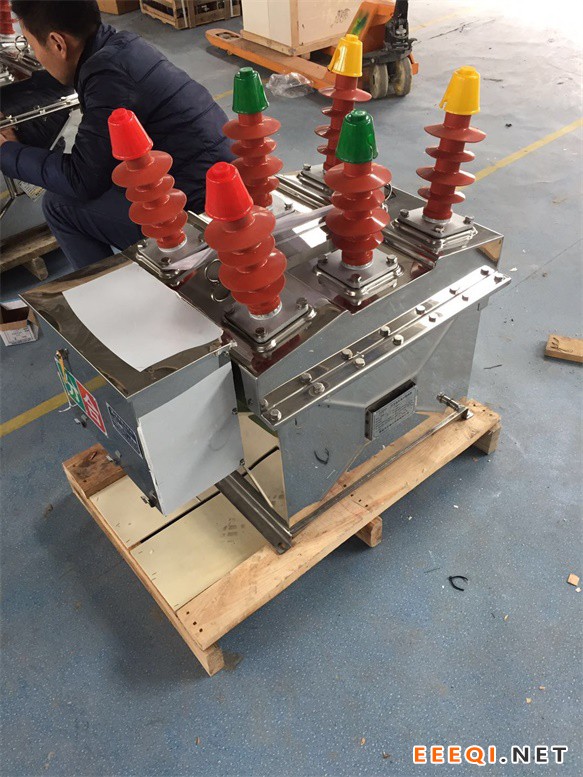

供应10KV真空断路器ZW8-12/630-20
产品概述
*ZW8-12 型户外高压真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
*ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
*本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
产品型号及名称
ZW8-12 系列户外高压真空断路器 （也称柱上高压真空断路器）
型号含义
Z W 8 -12/630 -20
│ │ │ │ │ └──开断电流
│ │ │ │ └─────额定电流
│ │ │ └────────额定电压
│ │ │
│ │ └─────────设计序号
│ └──────────户外
└────────────真空
使用环境条件
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m/s）
空气污秽程度：III级
无经常性剧烈震动
1、风压不超过700Pa(相当于风速34m/s)
2、产品为电动储能，电动分合，同时具有手动储能，手动分合，过流保护，整个结构由合闸弹簧、储能系统，过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等到部件组成
3、三相分合闸不同期性：≤2ms
4、分闸速度：1.2±0.2m/s
5、可连装避雷器支柱绝缘子，维护方便
6、断路器处在合闸位置时，隔离开关不能进行分、合闸操作
7、隔离开关处于分闸位置时，断路器不能合闸；只有在隔离开关合闸后，断路器方可合闸
8、ZW32-12G断路器隔离开关组合电器是由ZW32断路器隔离开关两大部分组成。
9、触头超行程： 2±0.mm
10、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。
11、本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护
12、根据用户要求可加装计量用电流互感器。
13、断路器处于合闸位置时，隔离开关不能分闸；只有在断路器分闸后，隔离开关方可分闸
14、采用高压电压互感器结构外置，一体安装均可。
15、触头距离： 9±1mm
ZW8-12系列功能特点
ZW8-12/T型户外高压真空断路器
ZW8-12/T型户外高压真空断路器配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW8-12系列的基本型。
断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。
断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；
断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；
断路器可加装2～3个测量或计量互感器。
ZW8-12/C型户外高压真空断路器
ZW8-12/C型户外高压真空断路器具备基本型断路器的全部功能，配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离**故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
智能断路器具备小电流接地保护功能，且参数可以连续整定；
智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
ZW8-12/PT型户外高压真空断路器
ZW8-12/PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；
该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；
该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
ZW8-12/电子PT型户外高压真空断路器
ZW8-12/电子PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；
具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定；
既可以实现有线远方控制，也可在杆下无线遥控。
订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、箱体外壳的材质及颜色；
5、若有其他特殊要求，订货时协商。
