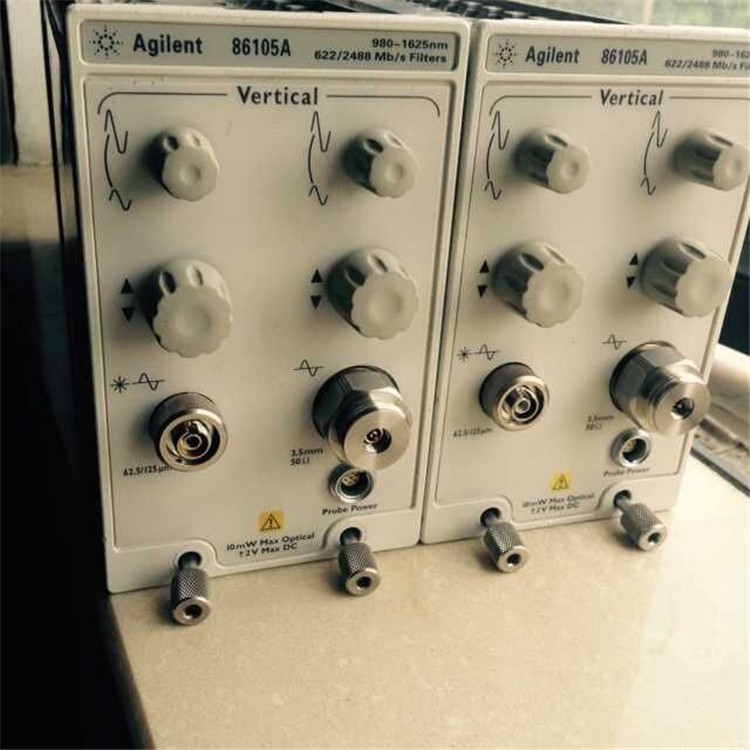

86105A求购回收~安捷伦86100A 86105B模块

用于9/125光纤的20 GHz放大光通道

• 波长范围：1000-1600 nm
• 特性均方根噪声：8 uW（12.4 GHz BW），15 uW（20 GHz BW）
• 参考接收机能力（155Mb / s或622Mb / s或2.488Gb / s或0.622 / 2.488Gb / s或2.488 / 9.953Gb / s）

20 GHz电通道，3.5 mm公输入

• 特性均方根噪声：0.25 mV（12.4 GHz BW），0.5 mV（20 GHz BW）
• ***输入信号：±2 Vdc

兼容性

• 86100A / B Infiniium DCA主机
• 86100C Infiniium DCA-J主机
• 86100D Infiniium DCA-X主机


Keysight 86105A集成了两个测量通道 - 一个光学，第二个电气。每个通道有两个可选择的带宽设置。在12.4 GHz的较低带宽模式下，示波器噪声性能***，而20 GHz模式允许高速信号具有更高的保真度。光通道还具有可切换滤波器以产生校准的SDH / SONET参考接收器。集成光通道通过消除与使用外部接收器相关联的信号失真电缆和连接器来降低失配损耗变化，以便精确地表征光波形。光通道在1310nm和1550nm被校准，以提供光功率单元中接收的光波形的精确显示和信号的平均功率的测量。

电测量通道可用于对支路电信号执行测量，评估收发器测试中的接收器性能，使用Keysight宽范围的外部光接收器进行测量或用于通用测量。
