七维航测高精度双天线光纤组合导航系统SDI-600GI

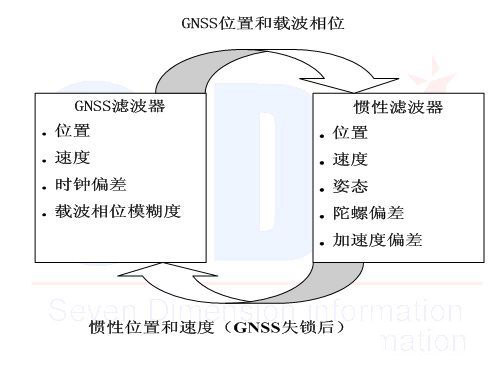

    SDI-600GI双天线光纤组合导航系统是北京七维航测科技股份有限公司的拳头产品是自主研发的高精度GNSS/INS组合导航系统。通过GNSS板卡、三轴光纤陀螺和加速度计组合并采用紧耦合技术，解决了INS惯导长时间的漂移或GNSS卫星受到限制时，而不能正常位置和导航的问题。

系统性能指标

单点L1/L2 <2m

DGPS <50cm

RTK 1cm+1ppm

X,Y,Z速度精度（rms） 0.02 m/s

1PPS精度 20 ns

航向精度 0.05°

俯仰/横滚精度 0.02°

数据更新率 100Hz

速度 515m/s

陀螺性能指标

测量范围 ±300°/s

偏差稳定性 1°/hr

比例因子精度 1500ppm

随机游走 0.0667°/√hr（Max）

加速度计性能指标

测量范围:X/Y/Z ±10 g

偏差:X/Y/Z ±50 mg

偏差稳定性 ±0.75mg

比例因子精度 4000ppm

电气指标

输入电压 9～18 VDC

功耗 30W（Max）

天线电压 ＋5VDC

环境指标

工作温度 -40℃～+80℃

存储温度 -40℃～+85℃

冲击 6g

防水 IP67

湿度 95%无冷凝

物理指标

尺寸 15.2cm×16.8cm×11.5cm

重量 2.48kg

GPS天线连接器 TNC

通讯接口

RS-232 UART COM 2个

USB 1个

EVENT INPUT 1个

1PPS输出 1个

特点：                                     应用：

双天线测向技术                             陆地导航

GNSS+INS紧耦合技术                   航空应用

体积小/精度高/可靠性高                  船载舰载

平台稳定                                       车载移动摄影测量
